«ESP-IDF چیست؟ آموزش جامع برنامه‌نویسی ESP32 با ESP-IDF»

برخلاف روش‌های ساده‌تر توسعه ESP32، در ESP-IDF به لایه‌های مختلف سیستم‌عامل، درایورها، شبکه، Wi-Fi، Bluetooth، FreeRTOS، حافظه، سیستم فایل و سخت‌افزار دسترسی بسیار بیشتری دارید.

به همین دلیل، ESP-IDF برای پروژه‌هایی که قرار است از یک نمونه آزمایشی ساده به یک محصول واقعی و صنعتی تبدیل شوند، اهمیت زیادی دارد.

در این مقاله بررسی می‌کنیم:

• ESP-IDF چیست؟
• چرا باید ESP-IDF را یاد بگیریم؟
• تفاوت ESP-IDF و Arduino چیست؟
• ساختار ESP-IDF چگونه است؟
• FreeRTOS چه نقشی دارد؟
• چگونه ESP32 را با ESP-IDF برنامه‌نویسی کنیم؟
• مدیریت GPIO، UART، SPI و I2C چگونه انجام می‌شود؟
• Wi-Fi و MQTT چگونه پیاده‌سازی می‌شوند؟
• ESP-IDF برای چه پروژه‌هایی مناسب است؟
• یادگیری ESP-IDF را از کجا شروع کنیم؟

ESP-IDF چیست؟

ESP-IDF یا Espressif IoT Development Framework محیط و چارچوب توسعه رسمی Espressif برای خانواده ESP32 است.

ESP-IDF مجموعه‌ای از ابزارها، کتابخانه‌ها، درایورها و کامپوننت‌های نرم‌افزاری را در اختیار توسعه‌دهنده قرار می‌دهد تا بتواند نرم‌افزارهای Embedded و IoT را مستقیماً برای ESP32 توسعه دهد.

در معماری کلی یک پروژه ESP32 می‌توان این ارتباط را در نظر گرفت:

Application
│
▼
ESP-IDF Components
│
├── Wi-Fi
├── Bluetooth / BLE
├── MQTT
├── TCP/IP
├── GPIO
├── UART
├── SPI
├── I2C
├── ADC
├── PWM
└── …
│
▼
FreeRTOS
│
▼
ESP32 Hardware

بنابراین ESP-IDF فقط یک IDE یا کامپایلر نیست.

بلکه یک Software Development Framework کامل برای توسعه Firmware روی ESP32 است.

چرا ESP-IDF اهمیت دارد؟

ESP32 به‌تنهایی یک میکروکنترلر قدرتمند است، اما زمانی که وارد پروژه‌های واقعی می‌شویم، نیازهای نرم‌افزاری خیلی فراتر از کنترل GPIO هستند.

برای مثال یک محصول IoT ممکن است همزمان نیاز داشته باشد:

• سنسورها را بخواند.
• داده‌ها را پردازش کند.
• از طریق Wi-Fi به شبکه متصل شود.
• با یک سرور ارتباط برقرار کند.
• داده را از طریق MQTT ارسال کند.
• یک Web Server داخلی داشته باشد.
• Firmware را OTA به‌روزرسانی کند.
• چند Task را همزمان اجرا کند.
• خطاهای شبکه را مدیریت کند.
• اطلاعات را در Flash ذخیره کند.
• مصرف توان را کنترل کند.

ESP-IDF برای همین سطح از توسعه طراحی شده است.

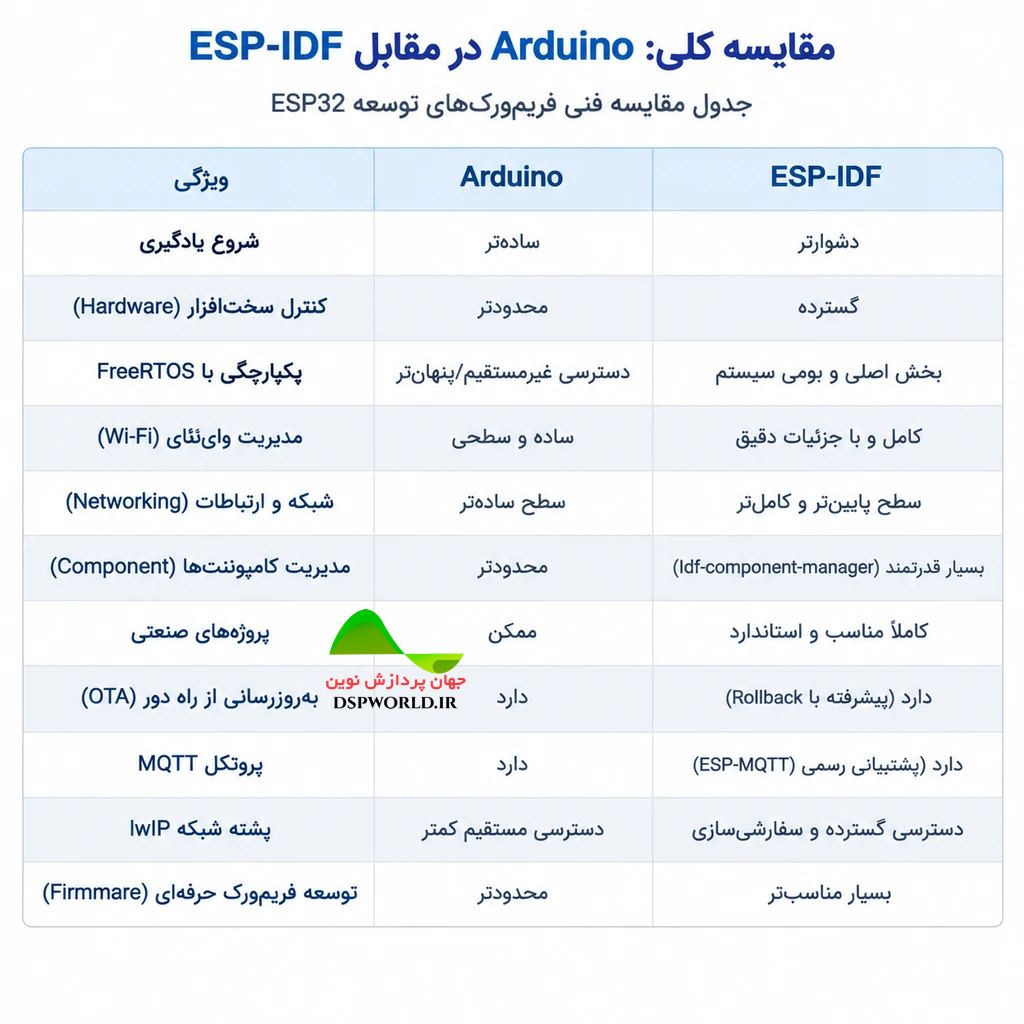

ESP-IDF چه تفاوتی با Arduino دارد؟

یکی از اولین سؤالات هنگام شروع کار با ESP32 این است:

ESP-IDF بهتر است یا Arduino؟

این دو را نباید صرفاً به عنوان دو زبان برنامه‌نویسی متفاوت در نظر گرفت.

Arduino بیشتر یک محیط ساده‌شده برای توسعه است، در حالی که ESP-IDF چارچوب توسعه رسمی Espressif را در اختیار شما قرار می‌دهد.

برای مثال در Arduino ممکن است یک Wi-Fi ساده با چند خط کد راه‌اندازی شود:

WiFi.begin(ssid, password);

اما در ESP-IDF شما با ساختار کامل‌تر سیستم Wi-Fi، Eventها، Event Loop، تنظیمات شبکه و مدیریت خطا کار می‌کنید.

این موضوع در ابتدا پیچیده‌تر است، اما برای توسعه Firmware حرفه‌ای کنترل بیشتری در اختیار شما قرار می‌دهد.

در پروژه‌های ساده Arduino می‌تواند کاملاً کافی باشد.

اما اگر هدف شما توسعه Firmware حرفه‌ای ESP32 باشد، یادگیری ESP-IDF اهمیت بیشتری پیدا می‌کند.

ESP-IDF از چه زبان برنامه‌نویسی استفاده می‌کند؟

زبان اصلی توسعه در ESP-IDF، C است.

همچنین امکان استفاده از C++ نیز وجود دارد.

بنابراین برای یادگیری جدی ESP-IDF بهتر است با مفاهیم زیر آشنا باشید:

• C
• Pointer
• Structure
• Function Pointer
• Header File
• Modular Programming
• Memory Management
• Interrupt
• Concurrency
• Queue
• Semaphore
• Event Group

در کنار زبان C، آشنایی با مفاهیم سیستم‌های Embedded اهمیت بسیار زیادی دارد.

ساختار یک پروژه ESP-IDF

یکی از تفاوت‌های مهم ESP-IDF با محیط‌های بسیار ساده‌تر، ساختار پروژه است.

یک پروژه معمولی می‌تواند ساختاری شبیه این داشته باشد:

my_project/
│
├── CMakeLists.txt
├── sdkconfig
├── sdkconfig.defaults
│
├── main/
│ ├── CMakeLists.txt
│ ├── main.c
│ └── …
│
└── components/
├── sensor/
├── display/
└── network/

و فایل مهم دیگر:

sdkconfig

است.

این فایل تنظیمات مختلف پروژه و ESP-IDF را نگهداری می‌کند.

برای مثال می‌توان موارد مختلفی مانند:

• تنظیمات FreeRTOS
• Wi-Fi
• Bluetooth
• Flash
• Partition
• Logging
• Compiler
• Networking

را از طریق تنظیمات پروژه کنترل کرد.

Component در ESP-IDF چیست؟

یکی از مفاهیم بسیار مهم در ESP-IDF، Component است.

به جای اینکه تمام کد پروژه را داخل یک فایل بزرگ قرار دهید، می‌توانید هر بخش را به صورت یک Component مستقل طراحی کنید.

components/
│
├── sensor/
├── display/
├── wifi_manager/
├── mqtt/
├── storage/
└── web_server/

این معماری برای پروژه‌های بزرگ اهمیت زیادی دارد.

مثلاً Component مربوط به سنسور فقط مسئول سنسور باشد:

sensor
├── sensor.c
├── sensor.h
└── CMakeLists.txt

و Component شبکه مسئول ارتباط Wi-Fi باشد.

در نتیجه پروژه قابل نگهداری‌تر و قابل توسعه‌تر می‌شود.

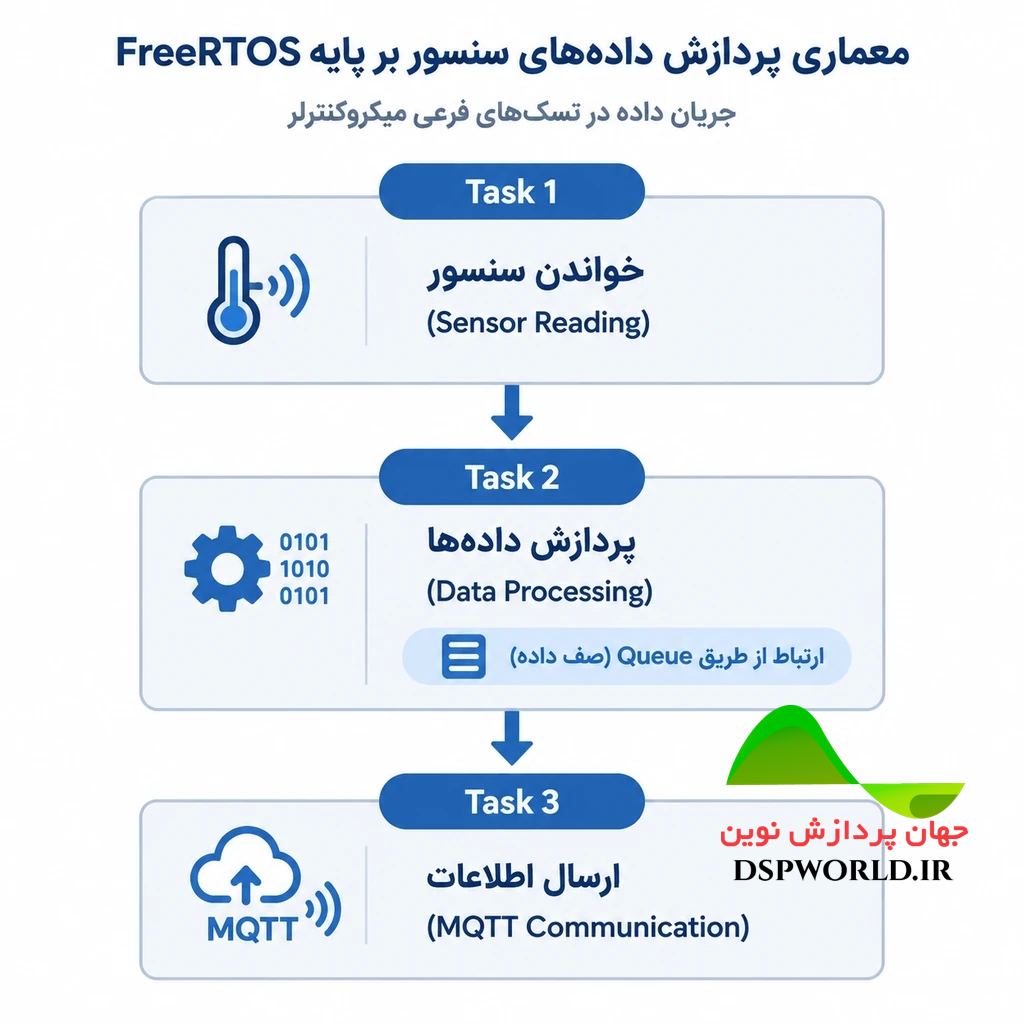

ESP-IDF و FreeRTOS

یکی از مهم‌ترین ویژگی‌های ESP32 این است که توسعه Firmware آن با FreeRTOS ارتباط بسیار نزدیکی دارد.

در بسیاری از پروژه‌های ESP-IDF، برنامه شما به جای یک حلقه ساده، از چند Task تشکیل می‌شود.

برای مثال:

این معماری امکان ایجاد سیستم‌های همزمان را فراهم می‌کند.

Task چیست؟

Task را می‌توان یک واحد اجرایی مستقل در FreeRTOS در نظر گرفت.

void sensor_task(void *arg)
{
while (1)
{
read_sensor();

vTaskDelay(pdMS_TO_TICKS(1000));
}
}

و سپس Task را ایجاد کنیم:

xTaskCreate(
sensor_task,
"sensor_task",
4096,
NULL,
5,
NULL
);

در یک پروژه واقعی ممکن است Taskهای مختلف داشته باشیم:

sensor_task
wifi_task
mqtt_task
display_task
control_task
logger_task

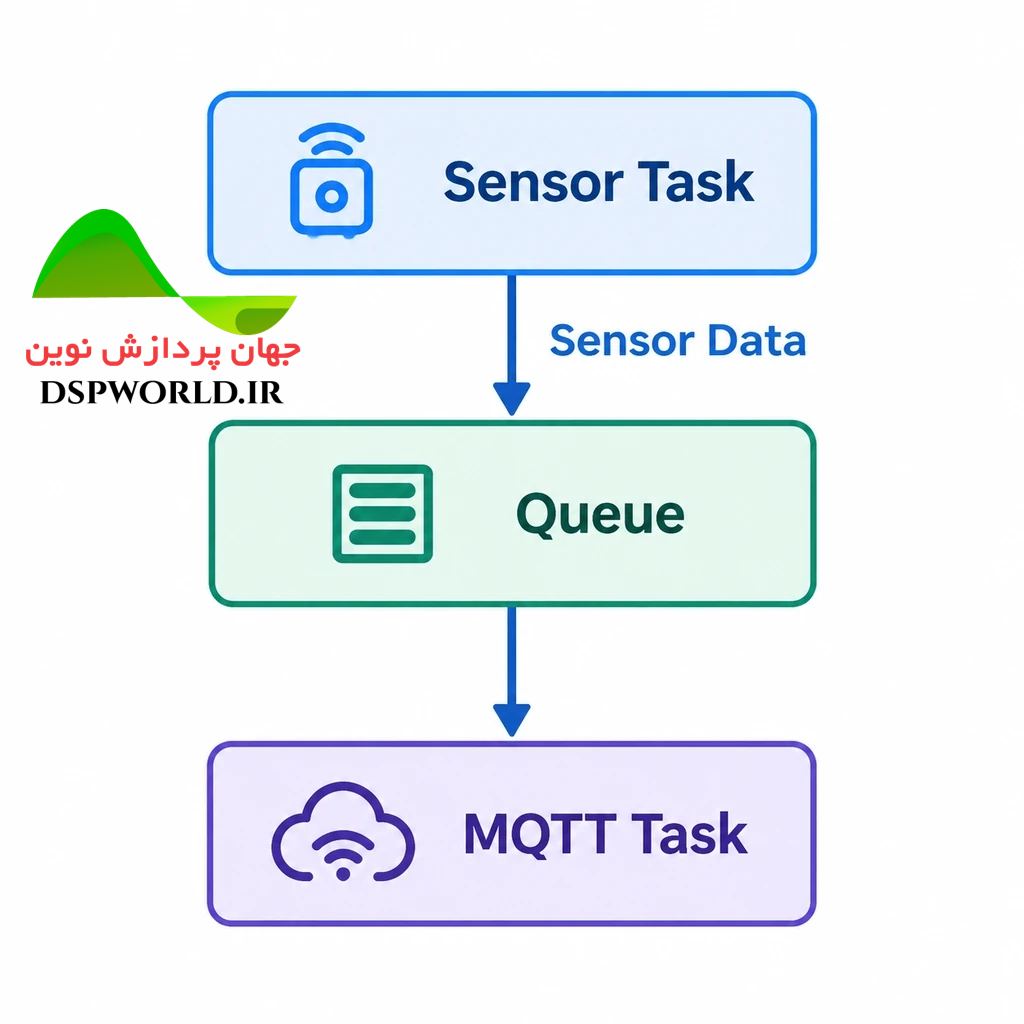

Queue در ESP-IDF

وقتی چند Task داریم، باید بین آنها داده منتقل کنیم.

یکی از روش‌های استاندارد استفاده از Queue است.

مثلاً:

این معماری از وابستگی مستقیم Taskها جلوگیری می‌کند.

برای سیستم‌های IoT پیچیده، Queueها بسیار مهم هستند.

Semaphore و Mutex

در پروژه‌های چندنخی ممکن است چند Task به یک منبع مشترک دسترسی داشته باشند.

مثلاً:

Task A ──┐
├── UART
Task B ──┘

اگر دسترسی مدیریت نشود، ممکن است داده خراب شود.

برای چنین شرایطی می‌توان از:

• Mutex
• Semaphore
• Binary Semaphore

Event Group

گاهی چند Task باید بر اساس وضعیت سیستم تصمیم بگیرند.

برای مثال:

WIFI_CONNECTED
MQTT_CONNECTED
SENSOR_READY
SYSTEM_READY

می‌توان این وضعیت‌ها را به صورت Event مدیریت کرد.

مثلاً:

Wi-Fi Connected
│
▼
MQTT Connect
│
▼
MQTT Connected
│
▼
Start Application

مدیریت GPIO در ESP-IDF

برای کنترل GPIO می‌توان از APIهای ESP-IDF استفاده کرد.

مثلاً برای تنظیم یک GPIO به عنوان خروجی:

gpio_config_t io_conf = {
.pin_bit_mask = (1ULL << GPIO_NUM_2),
.mode = GPIO_MODE_OUTPUT,
.pull_up_en = GPIO_PULLUP_DISABLE,
.pull_down_en = GPIO_PULLDOWN_DISABLE,
.intr_type = GPIO_INTR_DISABLE
};

gpio_config(&io_conf);

و سپس:

gpio_set_level(GPIO_NUM_2, 1);

یا:

gpio_set_level(GPIO_NUM_2, 0);

این روش نسبت به abstractionهای ساده‌تر، کنترل بیشتری روی سخت‌افزار در اختیار توسعه‌دهنده قرار می‌دهد.

Interrupt در ESP32

در سیستم‌های Embedded، همیشه نمی‌توان دستگاه را با Polling کنترل کرد.

مثلاً اگر یک کلید یا سنسور وضعیت خود را تغییر دهد، می‌توان از Interrupt استفاده کرد.

معماری کلی:

Hardware Event
│
▼
Interrupt
│
▼
ISR
│
▼
Task

نکته مهم این است که ISR باید تا حد امکان کوتاه باشد و کارهای سنگین به Task منتقل شوند.

UART در ESP-IDF

UART یکی از پرکاربردترین رابط‌ها در سیستم‌های Embedded است.

برای مثال می‌توان ESP32 را به:

• GPS
• GSM
• Modem
• RS485 Transceiver
• سنسور
• MCU

متصل کرد.

ساختار سیستم می‌تواند به شکل زیر باشد:

ESP32
│
UART
│
▼
GPS / GSM / RS485

ESP-IDF APIهای کاملی برای تنظیم UART، ارسال و دریافت داده و مدیریت Eventها در اختیار قرار می‌دهد.

SPI در ESP-IDF

SPI برای ارتباط با تجهیزات سرعت بالا استفاده می‌شود.

مثلاً:

• LCD
• Flash
• SD Card
• Sensor
• ADC
• E-Paper

ساختار معمول:

ESP32
│
SPI
├── LCD
├── Flash
└── Sensor

ESP-IDF برای SPI نیز Driverهای رسمی دارد.

I2C در ESP-IDF

I2C برای اتصال تجهیزات مختلف استفاده می‌شود:

ESP32
│
I2C
├── OLED
├── BME280
├── EEPROM
├── RTC
└── Sensor

در نسخه‌های جدید ESP-IDF، Driverهای جدیدتر I2C نیز در اختیار توسعه‌دهنده قرار گرفته‌اند.

Wi-Fi در ESP-IDF

یکی از مهم‌ترین قابلیت‌های ESP32، Wi-Fi داخلی آن است.

ESP-IDF امکان پیاده‌سازی حالت‌های مختلف Wi-Fi را فراهم می‌کند.

Station

ESP32 در حالت Station،  به یک Access Point متصل می‌شود:

Internet
│
Router
│
Wi-Fi
│
ESP32

Access Point

در این حالت خود ESP32 یک شبکه ایجاد می‌کند:

Phone
│
Wi-Fi
│
ESP32 AP

حالت ترکیبی

در بعضی پروژه‌ها ESP32 می‌تواند همزمان نقش Station و Access Point را داشته باشد.

Event در Wi-Fi

یکی از نکات مهم ESP-IDF این است که وضعیت Wi-Fi را می‌توان با Eventها مدیریت کرد.

مثلا:

WIFI_START
│
▼
WIFI_CONNECTED
│
▼
IP_EVENT
│
▼
Application Ready

اگر اتصال قطع شود:

WIFI_DISCONNECTED
│
▼
Reconnect

این ساختار برای محصولاتی که باید بدون دخالت کاربر به شبکه متصل بمانند اهمیت زیادی دارد.

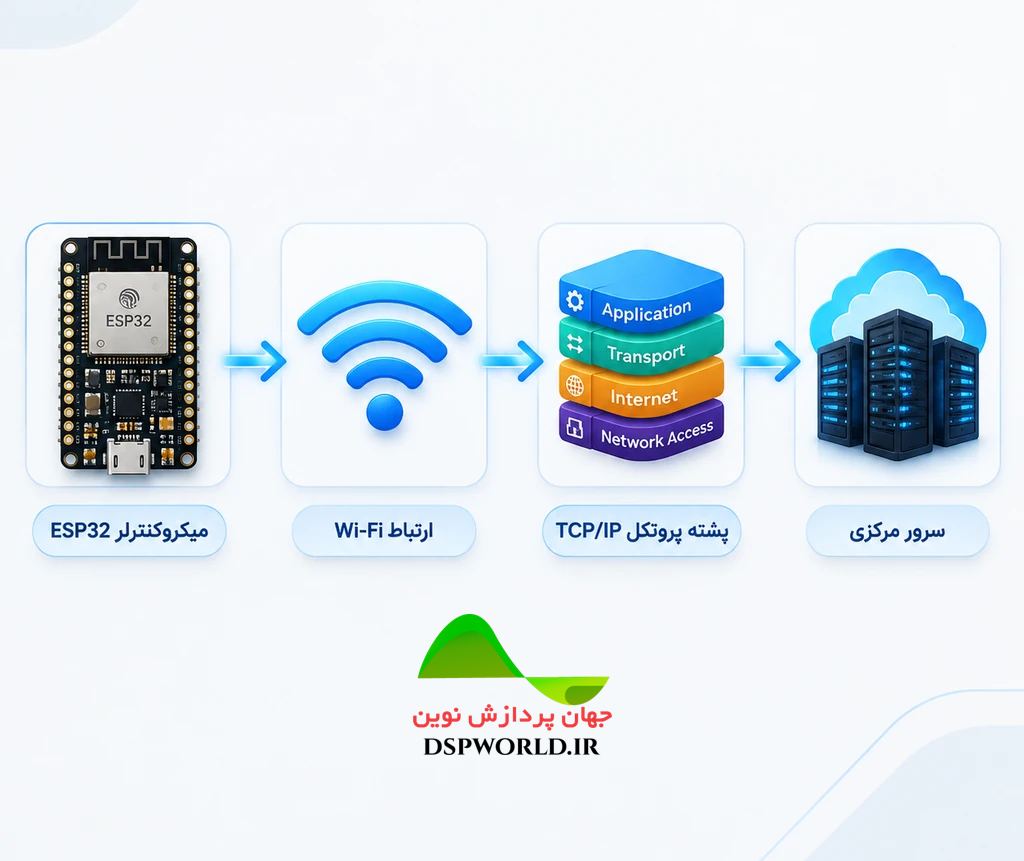

TCP/IP و lwIP در ESP-IDF

ESP32 فقط یک Wi-Fi Controller نیست.

در لایه شبکه، ESP-IDF از Stack شبکه‌ای مبتنی بر lwIP استفاده می‌کند.

بنابراین می‌توان پروتکل‌هایی مانند:

• TCP
• UDP
• IPv4
• IPv6
• DHCP
• DNS

و بسیاری از قابلیت‌های شبکه را در پروژه استفاده کرد.

برای مثال:

این قابلیت برای ساخت Gatewayها، کنترلرهای صنعتی، سیستم‌های مانیتورینگ و تجهیزات IoT بسیار مهم است.

MQTT در ESP-IDF

MQTT یکی از محبوب‌ترین پروتکل‌ها در IoT است.

ساختار ساده MQTT:

ESP32
│
│ Publish
▼
MQTT Broker
│
│ Subscribe
▼
Dashboard / Server

مثلاً ESP32 می‌تواند دما را منتشر کند:

topic:

factory/machine1/temperature

payload:

27.4

و سرور آن را دریافت کند.

ESP-IDF کامپوننت MQTT را برای توسعه چنین سیستم‌هایی فراهم می‌کند.

Web Server روی ESP32

یکی از پروژه‌های کاربردی ESP32، اجرای Web Server داخلی است.

در این حالت ESP32 می‌تواند یک رابط کاربری ارائه دهد:

Browser
│
Wi-Fi
│
ESP32
│
Web Server
│
Hardware

کاربر می‌تواند از طریق مرورگر:

• تنظیمات Wi-Fi
• پارامترهای دستگاه
• وضعیت سنسورها
• تنظیمات شبکه
• وضعیت سیستم

را مشاهده یا تغییر دهد.

این روش در محصولات تجاری بسیار کاربردی است.

ذخیره اطلاعات در ESP32

برای مثال می‌توان مواردی مانند:

Wi-Fi SSID
Wi-Fi Password
Device ID
Configuration
Calibration Data
User Settings

را ذخیره کرد.

ساختار:

Application
│
▼
NVS
│
▼
Flash

OTA در ESP-IDF

در یک محصول واقعی نمی‌توان برای هر به‌روزرسانی Firmware دستگاه را باز کرد و برنامه‌ریزی مجدد انجام داد.

اینجاست که OTA یا Over-The-Air Update اهمیت پیدا می‌کند.

ساختار کلی:

Cloud / Server
│
Firmware
│
Wi-Fi
│
ESP32
│
New Firmware

ESP-IDF امکانات لازم برای OTA را فراهم می‌کند.

در یک محصول واقعی می‌توان سیستم را طوری طراحی کرد که:

1. نسخه جدید Firmware را بررسی کند.
2. Firmware را دانلود کند.
3. صحت فایل را بررسی کند.
4. Firmware جدید را ذخیره کند.
5. سیستم را Restart کند.
6. نسخه جدید را اجرا کند.
7. در صورت خطا به نسخه قبلی برگردد.

این همان نقطه‌ای است که ESP32 از یک برد آموزشی ساده به یک پلتفرم برای توسعه محصول نزدیک می‌شود.

Partition Table در ESP32

یکی از مباحث مهم ESP-IDF، Partition Table است.

حافظه Flash می‌تواند به بخش‌های مختلف تقسیم شود:

Flash
│
├── Bootloader
│
├── Partition Table
│
├── NVS
│
├── OTA_0
│
├── OTA_1
│
└── SPIFFS / LittleFS

وجود دو پارتیشن OTA مثلاً امکان داشتن دو Firmware را فراهم می‌کند:

OTA_0 → Firmware A
OTA_1 → Firmware B

Bootloader در ESP32

قبل از اجرای Application، Bootloader وظایف مهمی انجام می‌دهد.

به صورت ساده:

Reset
│
▼
Bootloader
│
▼
Partition Table
│
▼
Application

در پروژه‌های حرفه‌ای، شناخت Bootloader و Partition Table اهمیت زیادی دارد.

امنیت در ESP-IDF

وقتی ESP32 به اینترنت متصل است، امنیت دیگر یک گزینه جانبی نیست.

برخی قابلیت‌های امنیتی مهم شامل:

• Secure Boot
• Flash Encryption
• TLS
• Certificate Management
• Secure OTA
• Key Management

هستند.

معماری یک سیستم IoT امن می‌تواند به صورت زیر باشد:

ESP32
│
│ TLS
▼
Internet
│
▼
Server

و Firmware نیز باید از نظر اصالت و تمامیت بررسی شود.

ESP-IDF برای چه پروژه‌هایی مناسب است؟

ESP-IDF در پروژه‌های مختلفی قابل استفاده است.

سیستم‌های IoT

Sensor
│
ESP32
│
Wi-Fi
│
Cloud

سیستم‌های صنعتی

Industrial Sensor
│
ESP32
│
RS485 / Ethernet / Wi-Fi
│
Server

Gateway

UART / RS485
│
ESP32
│
Wi-Fi
│
Cloud

داشبورد محلی

ESP32
│
├── Sensor
├── Display
├── Web Server
└── Wi-Fi

دستگاه‌های قابل کنترل از موبایل

Phone
│
Wi-Fi
│
ESP32
│
Relay / Motor / Sensor

ESP32 و LVGL

ESP-IDF فقط برای سیستم‌های بدون نمایشگر نیست.

می‌توان ESP32 را با کتابخانه‌هایی مانند LVGL ترکیب کرد و رابط کاربری گرافیکی ساخت.

ساختار:

ESP32-S3
│
├── LVGL
│
├── LCD
│
├── Touch
│
└── FreeRTOS

این ترکیب برای ساخت:

• HMI
• کنترل پنل
• تجهیزات پزشکی
• داشبورد
• نمایشگر صنعتی
• تجهیزات IoT

کاربرد دارد.

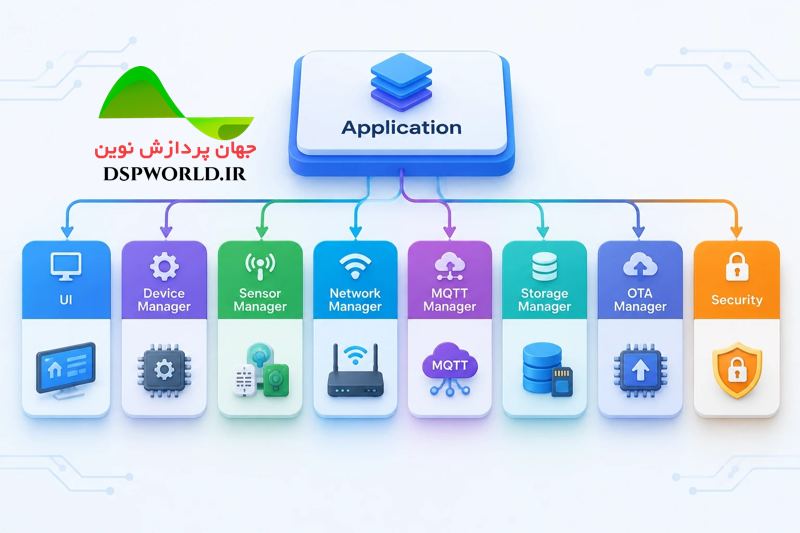

ESP-IDF و معماری یک محصول واقعی

در یک پروژه ساده ممکن است همه چیز داخل main.c قرار بگیرد.

اما برای یک محصول واقعی بهتر است معماری نرم‌افزار از ابتدا تفکیک شود.

مثلاً:

و در سطح پایین‌تر:

ESP-IDF
│
├── FreeRTOS
├── Drivers
├── Wi-Fi
├── TCP/IP
├── TLS
└── Hardware

این معماری باعث می‌شود توسعه Firmware قابل مدیریت‌تر شود.

برای یادگیری ESP-IDF چه چیزهایی باید بلد باشیم؟

یادگیری ESP-IDF فقط حفظ کردن APIها نیست.

مسیر مناسب شامل چند لایه است.

مرحله اول: C

C
├── Pointer
├── Struct
├── Array
├── Function
├── Memory
└── Modular Programming

مرحله دوم: Embedded

GPIO
UART
SPI
I2C
Interrupt
Timer
PWM
ADC

مرحله سوم: FreeRTOS

Task
Queue
Semaphore
Mutex
Event Group
Timer

مرحله چهارم: ESP-IDF

Project
Component
CMake
Kconfig
sdkconfig
Driver
Logging
Error Handling

مرحله پنجم: Networking

Wi-Fi
TCP/IP
HTTP
MQTT
WebSocket
TLS

مرحله ششم: Product Development

OTA
Security
Partition
Bootloader
Cloud
Device Management

اشتباه رایج در یادگیری ESP-IDF

یکی از اشتباهات رایج این است که توسعه‌دهنده از همان ابتدا وارد پروژه‌های پیچیده IoT شود.

مثلاً:

ESP32
+ Wi-Fi
+ MQTT
+ Web Server
+ OTA
+ LCD
+ LVGL
+ Database
+ Cloud

و همه را همزمان پیاده‌سازی کند.

این روش باعث می‌شود مشکل اصلی مشخص نباشد.

بهتر است سیستم مرحله‌به‌مرحله ساخته شود:

GPIO
↓
UART
↓
I2C / SPI
↓
FreeRTOS
↓
Wi-Fi
↓
TCP/IP
↓
HTTP
↓
MQTT
↓
Web Server
↓
OTA
↓
Security

در این حالت هر لایه قبل از رفتن به لایه بعدی قابل آزمایش است.

ESP-IDF برای چه کسی مناسب است؟

ESP-IDF انتخاب مناسبی برای کسی است که می‌خواهد:

• Firmware حرفه‌ای ESP32 توسعه دهد.
• با FreeRTOS کار کند.
• پروژه‌های IoT بسازد.
• شبکه و TCP/IP را یاد بگیرد.
• MQTT و Web Server پیاده‌سازی کند.
• OTA داشته باشد.
• Firmware قابل توسعه طراحی کند.
• محصول تجاری مبتنی بر ESP32 بسازد.
• به سخت‌افزار و سیستم‌عامل Embedded کنترل بیشتری داشته باشد.

برای پروژه‌های بسیار ساده مانند روشن و خاموش کردن یک LED، استفاده از ESP-IDF ممکن است پیچیده‌تر از نیاز پروژه باشد.

اما هرچه پروژه به سمت IoT، شبکه، چندوظیفگی، امنیت و محصول واقعی حرکت کند، ارزش یادگیری ESP-IDF بیشتر می‌شود.

جمع‌بندی

ESP-IDF چارچوب توسعه رسمی Espressif برای ESP32 است و مجموعه کاملی از ابزارها و Componentهای موردنیاز برای توسعه Firmware را فراهم می‌کند.

در ESP-IDF می‌توان با بخش‌های مختلف یک سیستم Embedded مانند:

Hardware
↓
Drivers
↓
FreeRTOS
↓
Networking
↓
Application
↓
Cloud

کار کرد.

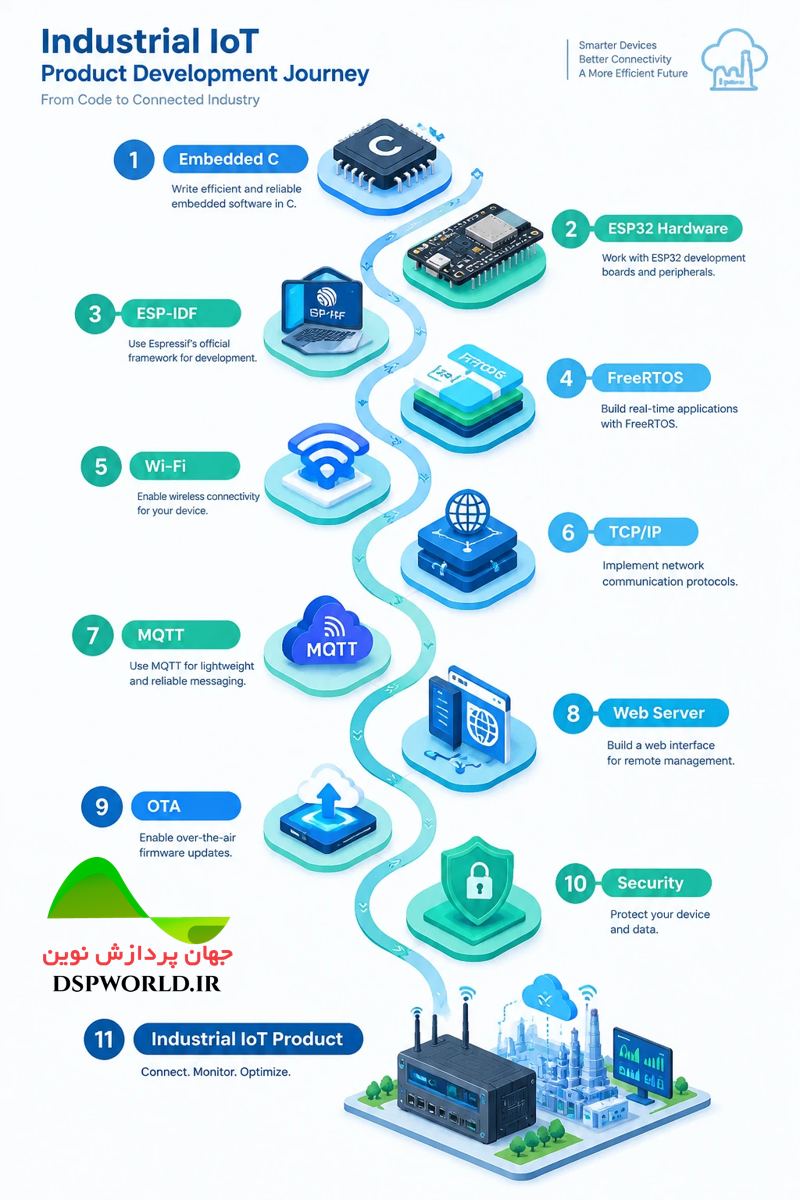

مهم‌ترین موضوعاتی که باید در مسیر یادگیری ESP-IDF یاد بگیرید عبارت‌اند از:

C → Embedded → FreeRTOS → ESP-IDF → Wi-Fi → TCP/IP → MQTT → Web Server → OTA → Security

اگر هدف شما صرفاً ساخت پروژه‌های ساده ESP32 باشد، روش‌های ساده‌تر نیز وجود دارند.

اما اگر هدف، توسعه Firmware حرفه‌ای، سیستم‌های IoT و محصولات واقعی مبتنی بر ESP32 باشد، ESP-IDF یکی از مهم‌ترین ابزارهایی است که باید یاد بگیرید.

مسیر پیشنهادی یادگیری

این مسیر، ESP32 را از یک برد آموزشی به یک پلتفرم توسعه Firmware برای محصولات IoT تبدیل می‌کند.
