چرا STM32H7 و Cortex-M7 برای پردازش‌های سنگین مناسب هستند؟

چرا STM32H7 و Cortex-M7 برای پردازش‌های سنگین مناسب هستند؟

در بسیاری از پروژه‌های Embedded، انتخاب میکروکنترلر فقط به تعداد GPIO، قیمت یا فرکانس کلاک محدود نمی‌شود. وقتی پروژه وارد حوزه‌هایی مانند پردازش سیگنال، کنترل موتور، فیلترهای دیجیتال، پردازش صوت، ارتباطات پرسرعت، سیستم‌های صنعتی و تجهیزات پزشکی می‌شود، توان پردازشی MCU اهمیت بسیار بیشتری پیدا می‌کند.

در این شرایط، خانواده STM32H7 یکی از گزینه‌های قدرتمند در دنیای میکروکنترلرهای Cortex-M است.

اما چرا STM32H7 برای پردازش‌های سنگین مناسب است؟ پاسخ فقط «فرکانس بالاتر» نیست. ترکیبی از Cortex-M7، معماری حافظه، Cache، FPU، واحد DSP، DMA و Peripheralهای پرسرعت باعث شده STM32H7 بتواند بسیاری از وظایفی را که قبلاً به DSP یا پردازنده‌های قدرتمندتر نیاز داشتند، روی یک MCU اجرا کند.

---

STM32H7 چیست؟

STM32H7 خانواده‌ای از میکروکنترلرهای شرکت STMicroelectronics است که بر پایه هسته‌های Arm Cortex-M7 و در برخی مدل‌ها ترکیبی از Cortex-M7 و Cortex-M4 ساخته شده است.

بسته به مدل، STM32H7 می‌تواند امکاناتی مانند موارد زیر داشته باشد:

• Cortex-M7 با فرکانس کاری بالا
• Floating Point Unit
• واحد DSP
• Instruction و Data Cache
• حافظه داخلی Flash و SRAM
• DMAهای پیشرفته
• ADC و DAC
• Ethernet
• USB
• CAN / FDCAN
• SPI و I2C پرسرعت
• تایمرهای پیشرفته
• SDMMC
• رابط‌های حافظه خارجی

بنابراین STM32H7 را نمی‌توان صرفاً یک نسخه سریع‌تر از STM32F4 یا STM32F7 دانست. معماری داخلی آن برای اجرای بارهای پردازشی و سیستم‌های پیچیده‌تر طراحی شده است.

---

Cortex-M7 چه تفاوتی با Cortex-M4 دارد؟

یکی از مهم‌ترین دلایل قدرت STM32H7، استفاده از هسته Cortex-M7 است.

Cortex-M7 نسبت به Cortex-M4 معماری پیشرفته‌تری دارد و برای افزایش توان پردازشی، قابلیت‌هایی مانند:

• Pipeline عمیق‌تر
• Cache
• پیش‌بینی Branch
• اجرای سریع‌تر دستورات
• معماری حافظه پیشرفته‌تر
• پشتیبانی از دستورهای DSP
• Floating Point Unit

را ارائه می‌کند.

در نتیجه، افزایش Performance فقط از طریق افزایش فرکانس اتفاق نمی‌افتد.

برای مثال، اگر یک الگوریتم DSP روی Cortex-M4 اجرا شود، انتقال همان الگوریتم به Cortex-M7 می‌تواند به دلیل معماری بهتر هسته، Cache و قابلیت‌های پردازشی، عملکرد بسیار بالاتری ایجاد کند.

---

1. فرکانس بالا؛ اما فرکانس تنها دلیل نیست

یکی از ویژگی‌های شناخته‌شده STM32H7، فرکانس کاری بالای آن است.

بسته به مدل، خانواده STM32H7 می‌تواند به فرکانس‌هایی در محدوده چند صد مگاهرتز برسد.

اما یک اشتباه رایج این است که تصور کنیم:

در Embedded Systems این رابطه همیشه مستقیم نیست.

دو MCU با فرکانس مشابه می‌توانند Performance کاملاً متفاوتی داشته باشند.

معماری CPU، Cache، حافظه، Bus، DMA و نحوه دسترسی به داده‌ها تأثیر بسیار زیادی روی Performance واقعی دارند.

Cortex-M7 دقیقاً در همین قسمت اهمیت پیدا می‌کند.

---

2. واحد Floating Point برای محاسبات مهندسی

بسیاری از الگوریتم‌های مهندسی با اعداد اعشاری کار می‌کنند.

برای مثال:

• فیلترهای دیجیتال
• FFT
• کنترل PID
• کنترل موتور
• پردازش سنسورها
• محاسبات ماتریسی
• پردازش صوت
• الگوریتم‌های تخمین
• سیستم‌های کنترل

در این پروژه‌ها استفاده از Floating Point می‌تواند برنامه‌نویسی و پیاده‌سازی الگوریتم را بسیار ساده‌تر کند.

Cortex-M7 دارای FPU است و می‌تواند عملیات Floating Point را به‌صورت سخت‌افزاری انجام دهد.

برای مثال:

float output = a * b + c;



در یک پردازنده بدون FPU، چنین محاسباتی می‌تواند هزینه پردازشی بالاتری داشته باشد.

اما Cortex-M7 برای این نوع محاسبات سخت‌افزار اختصاصی دارد.

این موضوع در الگوریتم‌های DSP اهمیت زیادی دارد.

---

3. واحد DSP؛ دلیل مهم دیگر برای پردازش سیگنال

Cortex-M7 فقط برای اجرای کدهای معمولی طراحی نشده است.

این هسته دارای قابلیت‌های مناسب برای Digital Signal Processing است.

دستورهای DSP می‌توانند عملیات‌هایی مانند:

• جمع و ضرب چند داده
• پردازش Vector
• عملیات Saturation
• عملیات روی داده‌های چندتایی

را سریع‌تر انجام دهند.

این قابلیت‌ها در الگوریتم‌هایی مانند FIR و IIR، پردازش صوت و بسیاری از الگوریتم‌های کنترل کاربرد دارند.

در کنار این قابلیت سخت‌افزاری، کتابخانه CMSIS-DSP نیز امکان استفاده از الگوریتم‌های بهینه‌شده برای Cortex-M را فراهم می‌کند.

برای مثال:

arm_rfft_fast_f32();

می‌تواند برای محاسبه FFT روی داده‌های واقعی استفاده شود.

در نتیجه، توسعه‌دهنده مجبور نیست تمام الگوریتم DSP را از صفر پیاده‌سازی کند.

---

4. Cache؛ تفاوت مهم Cortex-M7

یکی از ویژگی‌هایی که در پروژه‌های سنگین اهمیت زیادی دارد، Cache است.

پردازنده بسیار سریع‌تر از حافظه‌های اصلی کار می‌کند.

اگر CPU برای هر دستور یا هر داده مجبور باشد منتظر حافظه بماند، بخشی از توان پردازشی آن عملاً هدر می‌رود.

Cortex-M7 از:

• Instruction Cache
• Data Cache

استفاده می‌کند.

Cache باعث می‌شود دستورات و داده‌هایی که به‌صورت مکرر مورد استفاده قرار می‌گیرند، سریع‌تر در اختیار CPU قرار بگیرند.

در الگوریتم‌های پردازشی که روی حجم زیادی از داده کار می‌کنند، این موضوع می‌تواند تأثیر قابل توجهی روی Performance داشته باشد.

البته Cache یک شمشیر دو لبه است.

در STM32H7 باید ارتباط بین:

CPU + Cache + RAM + DMA

به‌درستی مدیریت شود.

به‌خصوص در پروژه‌هایی که DMA داده‌ها را مستقیماً در RAM قرار می‌دهد.

---

5. DMA؛ وقتی CPU نباید همه کارها را انجام دهد

فرض کنید ADC در حال نمونه‌برداری از یک سیگنال است.

اگر CPU مجبور باشد هر Sample را خودش از Peripheral دریافت و داخل حافظه ذخیره کند، بخش زیادی از زمان پردازنده صرف انتقال داده خواهد شد.

DMA این مشکل را حل می‌کند.

به جای اینکه CPU دائماً داده‌ها را جابه‌جا کند:

ADC ->  DMA -> RAM -> CPU

DMA داده‌ها را مستقیماً بین Peripheral و Memory منتقل می‌کند.

CPU در همین زمان می‌تواند الگوریتم پردازشی را اجرا کند.

این معماری برای سیستم‌هایی مانند:

• ADC + DSP
• Audio Processing
• Sensor Processing
• Motor Control
• Data Acquisition
• Ethernet
• SPI High-Speed

بسیار مهم است.

---

6. ترکیب ADC + DMA + DSP

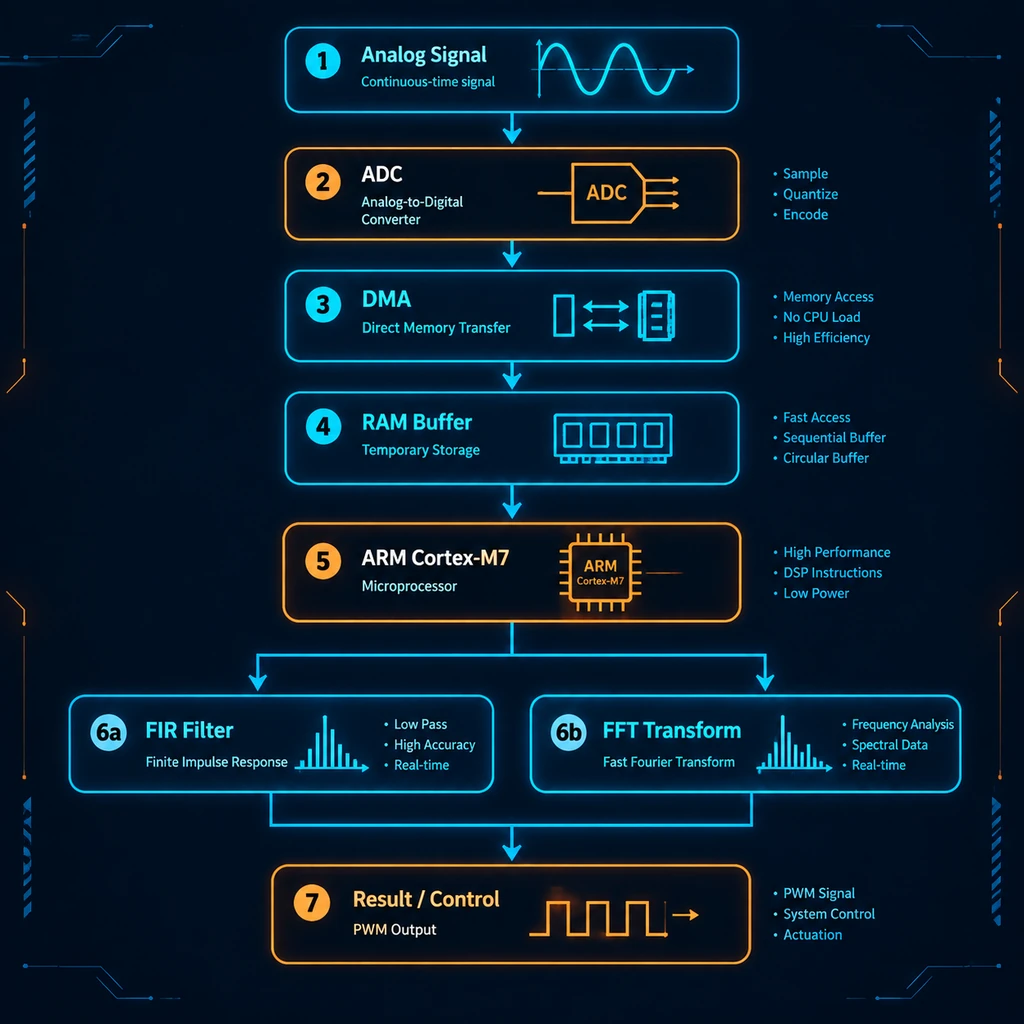

یکی از کاربردهای واقعی STM32H7 را می‌توان به شکل زیر تصور کرد:

در این معماری CPU وظیفه اصلی خود را انجام می‌دهد:

پردازش داده

و انتقال Sampleها توسط DMA انجام می‌شود.

این دقیقاً همان نوع معماری است که STM32H7 را برای سیستم‌های پردازش سیگنال مناسب می‌کند.

---

7. حافظه سریع؛ بخش مهم Performance

در STM32H7 نمی‌توان Performance را بدون صحبت درباره Memory Architecture بررسی کرد.

ممکن است یک الگوریتم از نظر CPU بسیار سریع باشد، اما اگر داده‌ها از حافظه‌ای با Latency بالا خوانده شوند، Performance واقعی کاهش پیدا می‌کند.

به همین دلیل در پروژه‌های STM32H7 باید به محل قرارگیری:

• Code
• Stack
• Heap
• Buffers
• DMA Buffers
• DSP Data

توجه کرد.

برای مثال، قرار دادن یک Buffer بزرگ که دائماً توسط CPU پردازش می‌شود در حافظه مناسب می‌تواند Performance را نسبت به قرار دادن آن در یک ناحیه نامناسب بهبود دهد.

همچنین باید مسئله Cache Coherency بین CPU و DMA را در نظر گرفت.

این یکی از مباحث مهم برنامه‌نویسی حرفه‌ای STM32H7 است.

---

8. اجرای هم‌زمان چند وظیفه

در یک پروژه واقعی معمولاً فقط یک الگوریتم وجود ندارد.

فرض کنید یک سیستم باید هم‌زمان:

• ADC را بخواند
• فیلتر دیجیتال اجرا کند
• اطلاعات را روی نمایشگر نشان دهد
• از طریق Ethernet داده ارسال کند
• ورودی کاربر را پردازش کند
• وضعیت سیستم را مانیتور کند

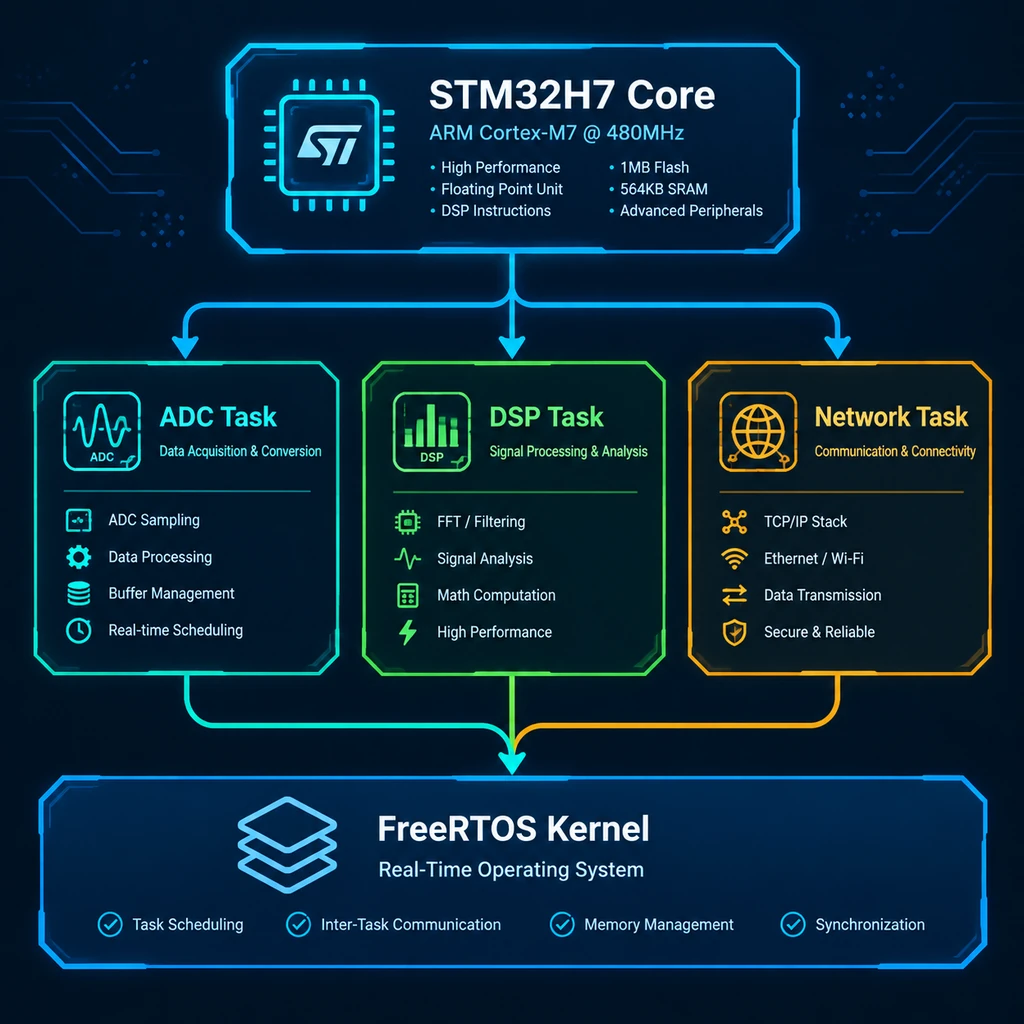

در چنین شرایطی استفاده از یک RTOS مانند FreeRTOS می‌تواند معماری نرم‌افزار را ساده‌تر کند.

برای مثال:

قدرت پردازشی Cortex-M7 باعث می‌شود اجرای چنین نرم‌افزارهایی روی یک MCU امکان‌پذیر باشد.

---

9. STM32H7 برای چه پردازش‌هایی مناسب است؟

STM32H7 در پروژه‌هایی که به پردازش بلادرنگ نیاز دارند، کاربرد زیادی دارد.

پردازش سیگنال

مانند:

• FIR
• IIR
• FFT
• DFT
• Signal Filtering
• Spectral Analysis
• Feature Extraction

کنترل

مانند:

• PID
• Motor Control
• Digital Control
• Sensor Fusion
• State Estimation

پردازش صوت

مانند:

• Audio Filtering
• Equalizer
• Noise Reduction
• FFT
• Audio Effects

سیستم‌های صنعتی

مانند:

• Data Acquisition
• Industrial Monitoring
• Vibration Analysis
• Predictive Maintenance
• Industrial Gateway

تجهیزات پزشکی

مانند:

• ECG Processing
• Sensor Processing
• Patient Monitoring
• Real-Time Signal Analysis

البته انتخاب MCU باید بر اساس نیاز واقعی سیستم، حجم داده، زمان‌بندی و Peripheralهای مورد نیاز انجام شود.

---

10. یک مثال واقعی؛ پردازش لرزش موتور

فرض کنید می‌خواهیم لرزش یک موتور صنعتی را اندازه‌گیری کنیم.

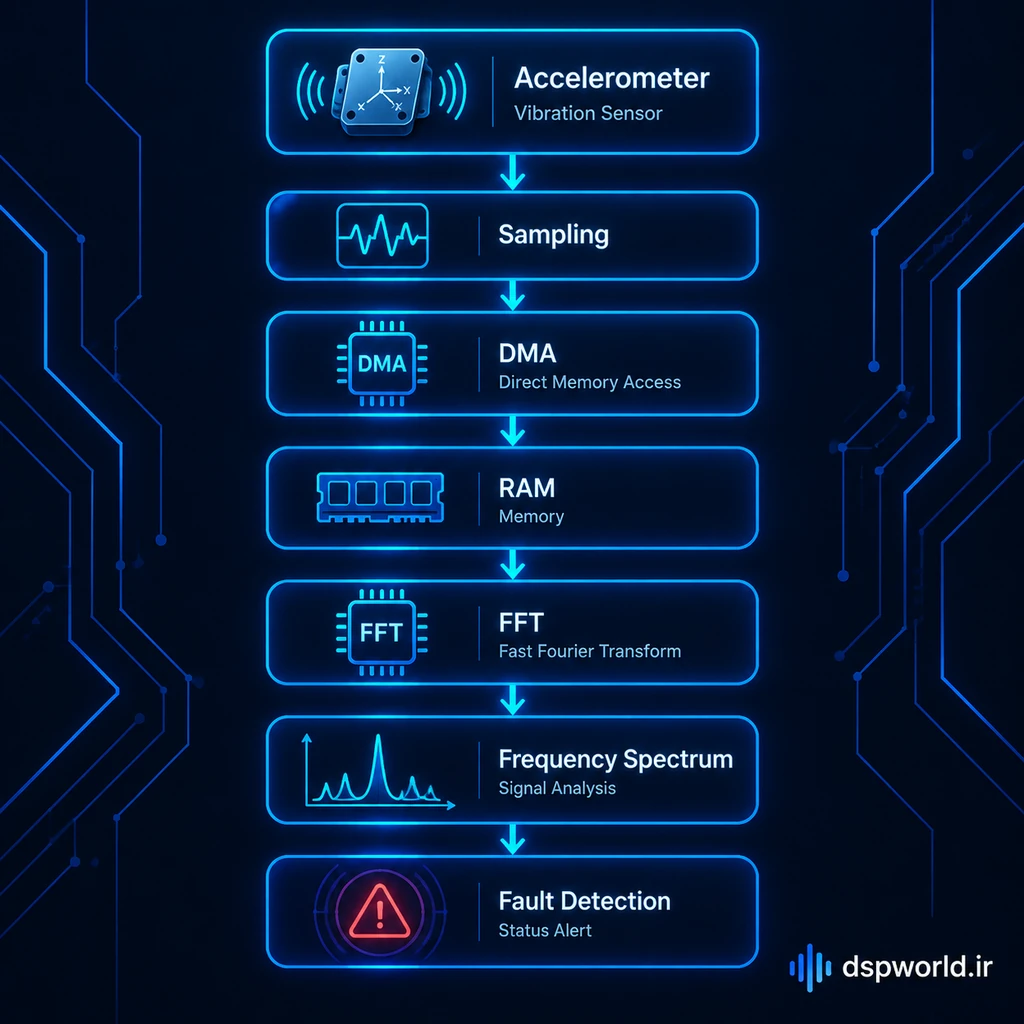

یک سنسور شتاب‌سنج داده تولید می‌کند:

STM32H7 می‌تواند Sampleها را دریافت کند، آن‌ها را در Buffer قرار دهد، FFT را اجرا کند و از روی Spectrum ویژگی‌های مورد نظر را استخراج کند.

در این سیستم، سرعت CPU تنها عامل موفقیت نیست.

ترکیب:

Cortex-M7 + FPU + DSP + Cache + DMA + RAM + CMSIS-DSP

است که معماری را قدرتمند می‌کند.

---

11. STM32H7 در مقایسه با یک MCU ساده

برای یک پروژه ساده مانند:

• خواندن چند GPIO
• کنترل یک Relay
• خواندن دمای ساده
• ارتباط UART

نیازی به STM32H7 وجود ندارد.

اما با افزایش پیچیدگی، نیازهای پردازشی تغییر می‌کنند.

برای مثال:

نوع پروژه	نیاز پردازشی
GPIO Control	بسیار کم
UART Sensor	کم
چند Sensor	متوسط
FreeRTOS	متوسط
LVGL	متوسط تا زیاد
DSP	زیاد
FFT	زیاد
Audio Processing	زیاد
Motor Control	زیاد
Multi-Task Industrial System	زیاد

در چنین پروژه‌هایی Cortex-M7 می‌تواند فضای بیشتری برای Performance در اختیار طراح قرار دهد.

---

12. آیا STM32H7 جای DSP یا MPU را می‌گیرد؟

خیر، همیشه نه.

اگر پروژه به مواردی مانند:

• Linux
• پردازش تصویر سنگین
• شبکه‌های عصبی بزرگ
• GUI بسیار پیچیده
• پردازش ویدئو
• حافظه بسیار زیاد

نیاز داشته باشد، استفاده از MPU یا پردازنده‌های قدرتمندتر ممکن است منطقی‌تر باشد.

اما بسیاری از سیستم‌های Embedded به چنین قدرتی نیاز ندارند.

در این پروژه‌ها STM32H7 می‌تواند یک نقطه تعادل مناسب بین:

Performance + Real-Time + مصرف انرژی + پیچیدگی سیستم + هزینه

ایجاد کند.

---

13. نکته مهم: قدرت STM32H7 بدون طراحی نرم‌افزار مناسب هدر می‌رود

داشتن Cortex-M7 به‌تنهایی تضمین‌کننده Performance بالا نیست.

یک برنامه ضعیف می‌تواند حتی روی یک MCU قدرتمند نیز کند باشد.

در پروژه‌های STM32H7 باید مواردی مانند:

• Memory Placement
• Cache
• DMA
• Interrupt Priority
• RTOS Scheduling
• Buffer Management
• DSP Optimization
• Compiler Optimization

به‌درستی طراحی شوند.

برای مثال، اگر DMA داده‌ای را در RAM تغییر دهد ولی CPU به دلیل Cache هنوز نسخه قدیمی داده را مشاهده کند، نتیجه پردازش می‌تواند اشتباه باشد.

به همین دلیل برنامه‌نویسی STM32H7 نسبت به MCUهای ساده‌تر نیازمند درک عمیق‌تری از معماری سیستم است.

---

جمع‌بندی

دلیل مناسب بودن STM32H7 و Cortex-M7 برای پردازش‌های سنگین فقط فرکانس بالای CPU نیست.

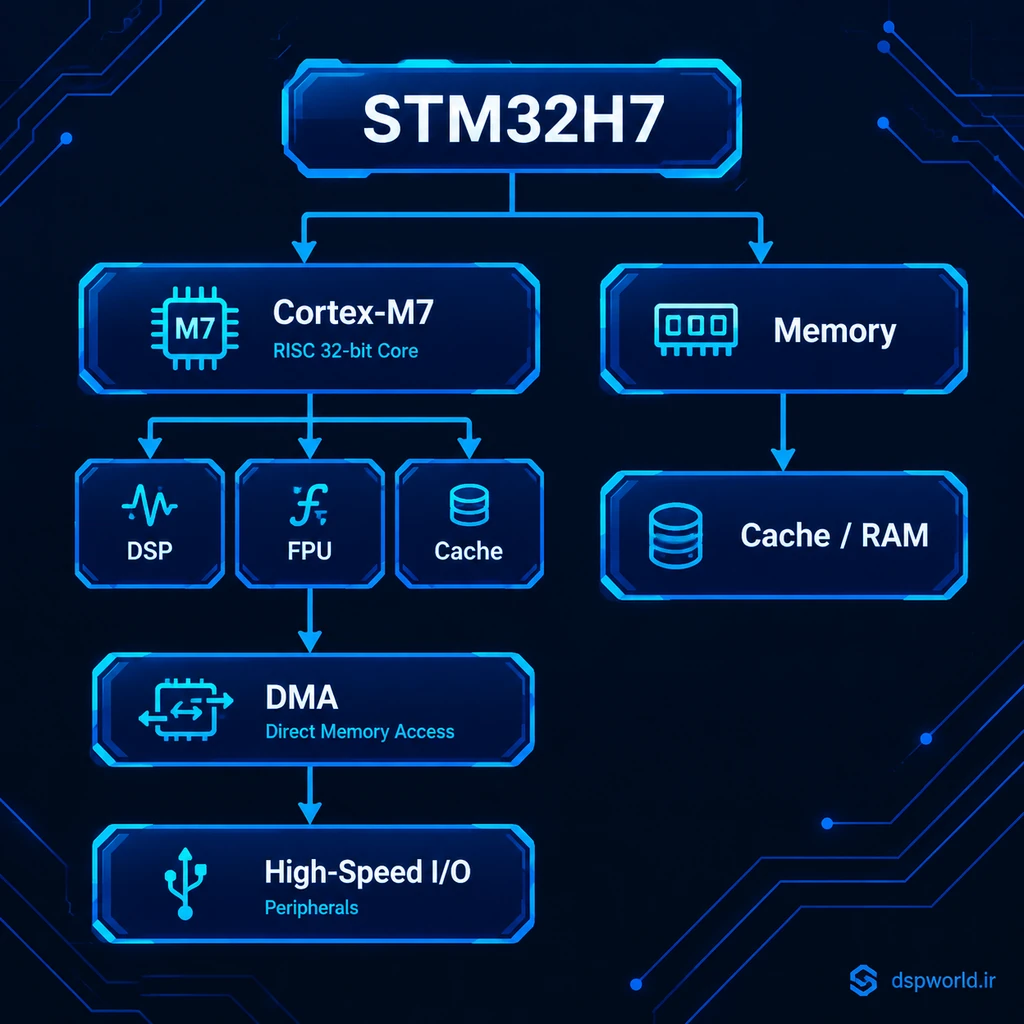

مجموعه‌ای از قابلیت‌ها در کنار یکدیگر باعث این Performance می‌شوند:

وقتی Cortex-M7، FPU، DSP، Cache، DMA، Memory Architecture و CMSIS-DSP در کنار هم قرار می‌گیرند، STM32H7 می‌تواند بسیاری از الگوریتم‌های پردازشی را به‌صورت Real-Time روی یک میکروکنترلر اجرا کند.

به همین دلیل STM32H7 برای پروژه‌هایی مانند پردازش سیگنال، کنترل موتور، سیستم‌های صنعتی، Data Acquisition، پردازش صوت و تجهیزات Embedded پیچیده گزینه‌ای جدی محسوب می‌شود.

نکته اصلی این است که برای استفاده واقعی از قدرت STM32H7، دانستن دستورات C کافی نیست؛ باید معماری Cortex-M7، Memory، Cache، DMA و روش بهینه‌سازی الگوریتم‌های DSP را نیز شناخت.
